摘要：緊急切斷閥的設置对于維護化工油品罐區安全具有重要意義，通过HAZOP分析、LOPA分析明确安全儀表系統的設置要求，根據有關文件及設計規範，並結合工程經验，讨論了緊急切斷閥的選型設計原则，特别研究了防火設計。以某苯罐改造設計中緊急切斷閥的實際應用为例，探讨了緊急切斷閥在油品罐區應用的選型設計及安全聯鎖方案，为今後罐區緊急切斷閥的工程設計提供參考。

關鍵词：緊急切斷閥安全儀表系統化工油品罐區選型

近年来，中国对化工油品罐區（以下简稱罐區）安全生産的要求不斷提高，安全儀表系統（SIS）作为一種重要的保護措施在罐區中的應用越来越廣泛。为了确保安全生産，对罐區進行系統的危险及風险分析，識别出罐區可能存在的重大風险和隐患，根據風险分析結果，完善安全保護措施，降低事故發生的概率，提高罐區的總體安全水平［1］。作为SIS安全聯鎖的最终执行元件，緊急切斷閥的合理選型及安全运行至關重要。笔者依據某罐區改造項目，研究和總結了緊急切斷閥的選型設計及安全聯鎖方案，探讨了其在罐區中的實際應用問題。

1罐區緊急切斷閥和SIS的設置依據

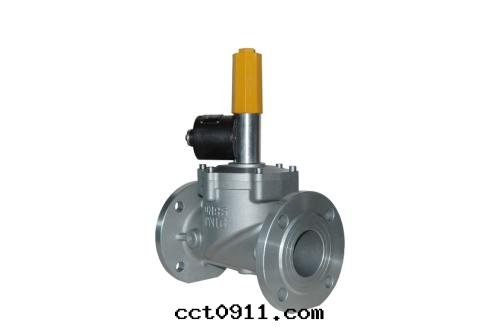

罐區緊急切斷閥安裝于儲罐進出口管道上，遇到緊急情況时能夠通过SIS聯鎖或手動控制快速切斷，避免事故範圍擴大，減少事故損失。

原国家安全生産監督管理總局第121号文《化工和危险化學品生産經營單位重大生産安全事故隐患判定标準（試行）》［2］中将“構成一級、二級重大危险源的危险化學品罐區未實現緊急切斷功能；涉及毒性气體、液化气體、劇毒液體的一級、二級重大危险源的危险化學品罐區未配備獨立的安全儀表系統”判定为重大生産安全事故隐患。

罐區緊急切斷閥與SIS的設置相輔相成，通过設置緊急切斷閥構建安全聯鎖保護系統，可實現緊急停车功能，有效維護罐區安全。

依據GB/T50770—2013《石油化工安全儀表系統設計規範》［3］和IEC615111—2003FunctionalSafetySafetyInstrumentedSystemsfortheProcessIndustrySector［4］的規定，对罐區工藝过程進行过程危险和風险分析（HAZOP分析等），确定保護层需求，提出需設置報警和聯鎖的安全儀表功能（SIF）回路，通过保護层分析（LOPA）等方法确定各SIF回路的安全完整性等級（SIL），最终来配置SIS。对于未進行危险及風险分析和SIL等級評估的罐區，则應滿足原国家安全生産監督管理總局文件及相關規定，对涉及毒性气體、液化气體、劇毒液體的一級或二級重大危险源的罐區應配備獨立的SIS，SIL等級應按SIL2考慮。

2罐區緊急切斷閥的選型設計

緊急切斷閥與普通開關閥的主要功能區别在于緊急切斷閥在發生事故时仍能执行動作且響應快速，因此在選型时对于緊急切斷閥的配置要求更高。笔者在設計过程中除了依據SH/T3005—2016《石油化工自動化儀表選型設計規範》［5］，還重點參考了《液化烴球罐緊急切斷閥選型設計規定》（中国石化建［2011］518号文），該規定对于緊急切斷閥的技術性能、閥門材質、执行機構選型、檢验與測試等都做了比较詳细的規定。

2.1閥體的選择

球閥、閘閥和蝶閥均可用作罐區緊急切斷閥。球閥結構简單、密封性好，但大口徑球閥價格较高，因此一般用于DN200及以下管道或要求管道全通徑的场合；蝶閥密封性能较差、價格便宜，但对于加工精度更高的三偏心高性能蝶閥，密封性能提高，造價也相應更高，總體性價比不高；閘閥密封性能好，启閉省力，适用于大口徑管道，因此閘閥是罐區常用的閥門，儲罐進出口通常選用双閘闆閘閥，單閘闆閘閥具有調节流量的性能，一般用于供料泵出口管道。

2.2閥門执行機構的選择

《液化烴球罐緊急切斷閥選型設計規定》中規定:當罐區有可靠的儀表空气系統时，應選用气動緊急切斷閥；當罐區無儀表空气系統、但有負荷分級为一級負荷的電力電源系統时，應選用電液执行機構或電動执行機構驅動的緊急切斷閥。在實際應用中，電動控制閥響應動作慢，且不能實現故障安全狀态，因此不建議作为緊急切斷閥使用，在無儀表气源的情況下優先選用電液控制閥。當切斷閥的执行機構为气動型时，首選故障安全型單作用气缸执行機構；若采用气動双作用气缸执行機構时應配儲气罐；若必須采用電動型执行機構时，其電源應采用負荷分級为一級負荷中特别重要的電力電源供電。

2.3關斷时間

關斷时間是緊急切斷閥的重要指标之一，文獻［5］中規定:緊急切斷閥的最大行程时間不應超过10s，而《液化烴球罐緊急切斷閥選型設計規定》中要求为“1s/英寸閥門通徑”。閥門口徑越大对關斷时間越不利，實際應用中應結合工藝要求選择合适的關斷时間。对于气動执行機構来说，關斷时間還與气缸大小、气源管路尺寸等因素有關。閥門廠家一般会根據實際工況進行核算，采取加大气缸、增大气源管徑或加裝气控閥等措施滿足緊急切斷閥对關斷时間的要求。

2.4防火設計

緊急切斷閥是否進行防火設計應根據工藝需求，《罐區隐患整改攻坚戰指導意見》（集团工單安風［2016］39号文）中指出:需設置獨立SIS的儲罐，其進出口管道上的罐根閥——緊急切斷閥要采取防火措施，應具有手動操作功能。笔者認为罐區緊急切斷閥的防火設計是非常有必要的，原因是:罐區儲存的介質具有易燃易爆的特性，發生火灾事故的可能性极高，一旦發生火灾事故危害性极強，而緊急切斷閥通常处于火灾危险區域中，只有采取必要的防火保護措施才能保證其在發生火灾的时候仍能發揮有效作用，确保罐區安全。結合文獻［5-6］及《液化烴球罐緊急切斷閥選型設計規定》（中国石化建［2011］518号文），可采取的防火措施主要有以下幾點:

1）緊急切斷閥的閥體、閥座、閥內件、閥蓋與填料的選用皆應符合API607—2016《轉1/4周閥門和非金屬閥座閥門的耐火試验》或API6FA—1999《閥門耐火試验規範》［78］。文獻［7］一般用于旋轉90°的閥門，如球閥、旋塞閥、蝶閥等，主要針对软閥座閥門的耐火試验；文獻［8］是通用标準，可以用于硬密封閥門，設計中根據實際需要選择。

2）用于緊急切斷閥的执行機構及其附件應有防火保護措施，首選安裝防火保護罩。防火保護罩應符合UL1709—2007《結構鋼用保護材料的快速升温燃烧試验用标準》［9］，能夠在1093℃的温度下，抵抗烴類火灾30min。

3）对于气動执行機構，若從經濟角度考慮不便安裝防火保護罩时，可以選择在气缸上加裝易熔塞。當發生火灾时由于温度急劇升高，气缸温度达到或超过易熔塞的熔點时，易熔塞熔化将气缸內的壓力洩放掉，使另一側气缸內的彈簧或儲气罐內的壓縮空气推動活塞将閥門自動關閉。

4）在罐區防火堤外應設置緊急切斷閥的現场操作開關，其接點信号直接送至气動执行機構的電磁閥或電液、電動执行機構的緊急停车系統（ESD）動作端子或相應的SIS，用于在緊急情況下現场手動開關緊急切斷閥。

5）用于緊急切斷閥及現场操作開關的電缆應采取防火保護措施或采用防火電缆，保護控制信号的傳輸在發生火灾初期不会立即中斷，确保發生火灾时能及时切斷緊急切斷閥。

3罐區緊急切斷閥的應用

首先对工藝过程進行HAZOP分析，确定是否采用SIS作为SIF的
